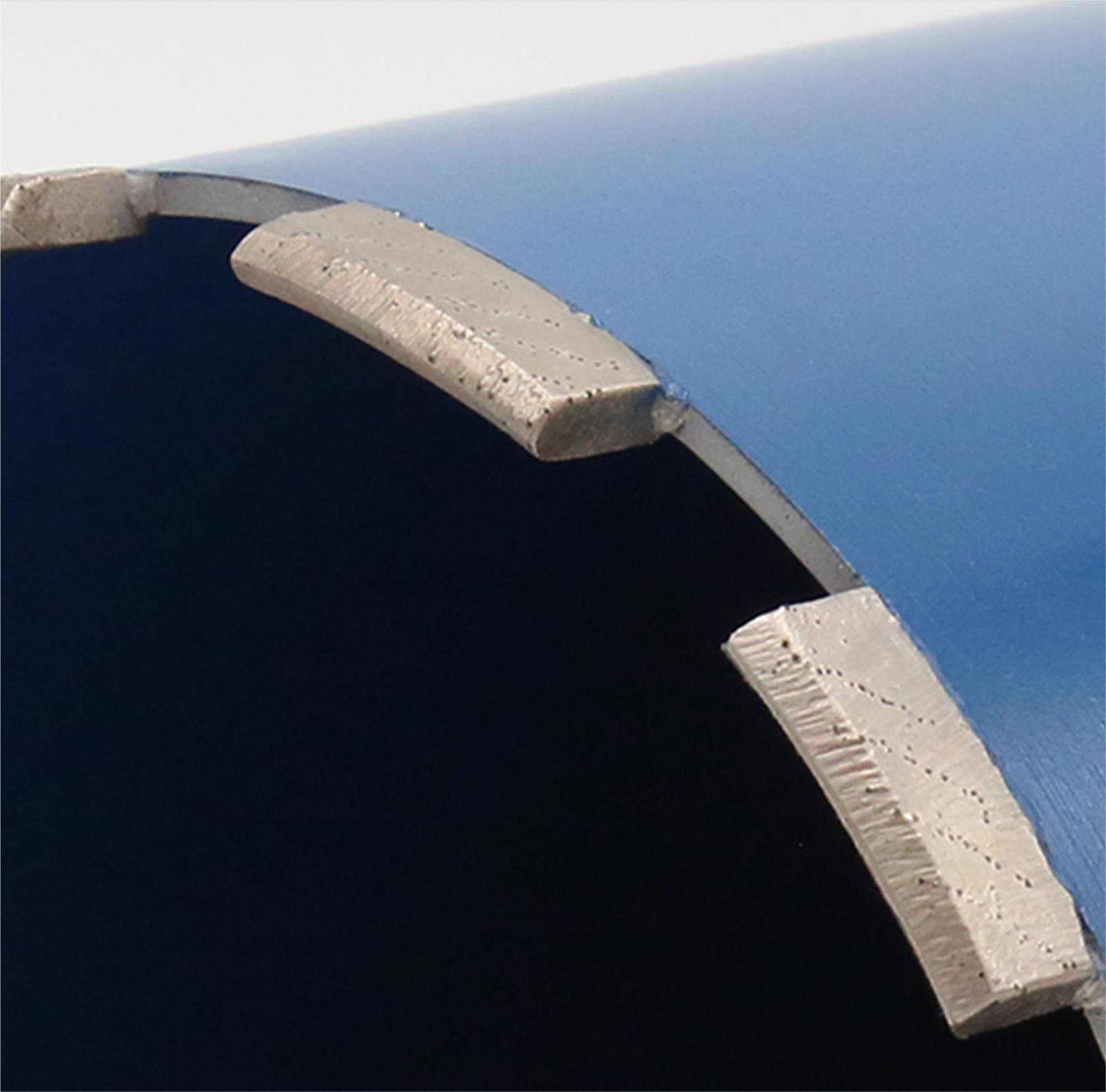

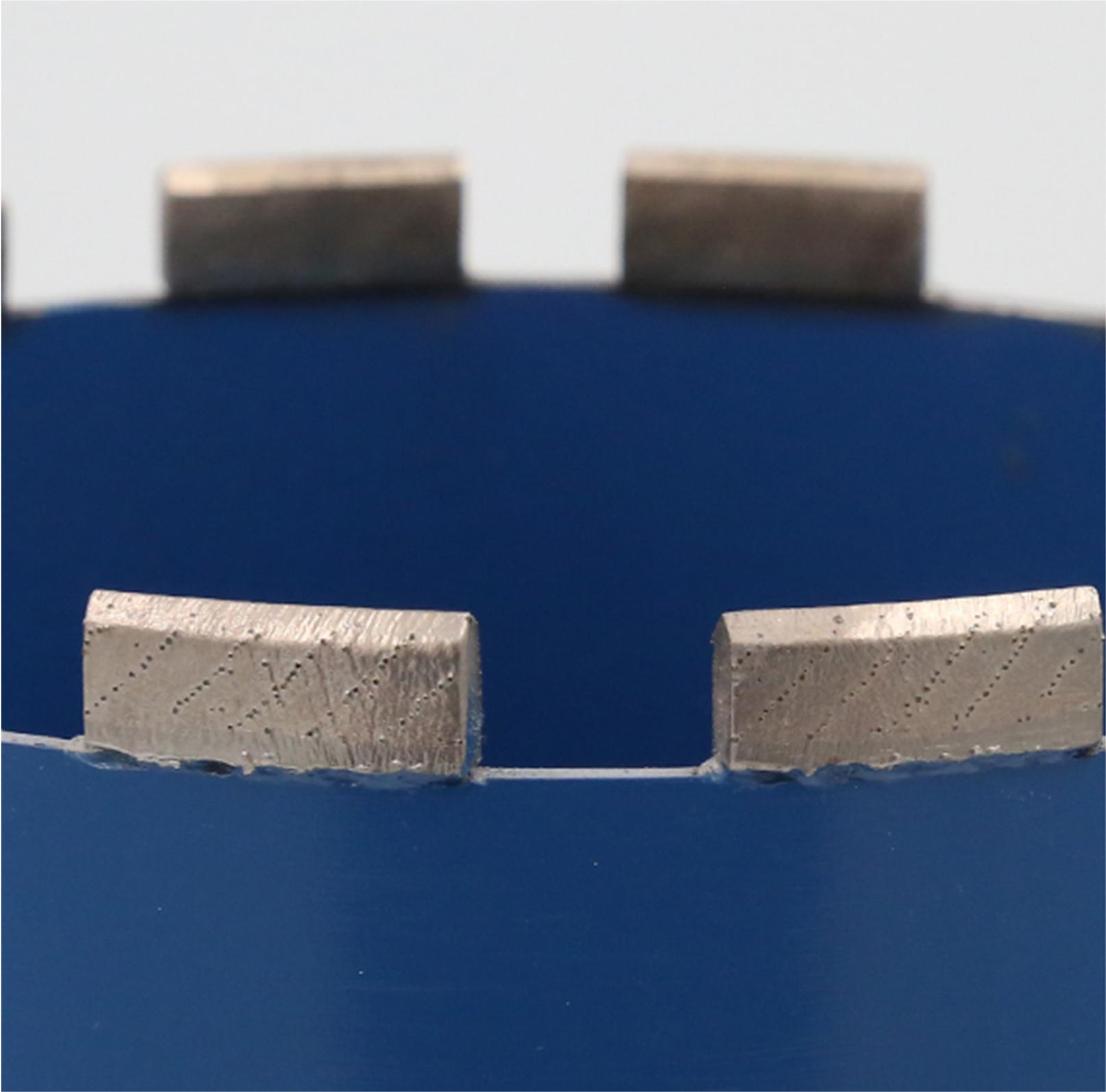

Форма и высота сегмента

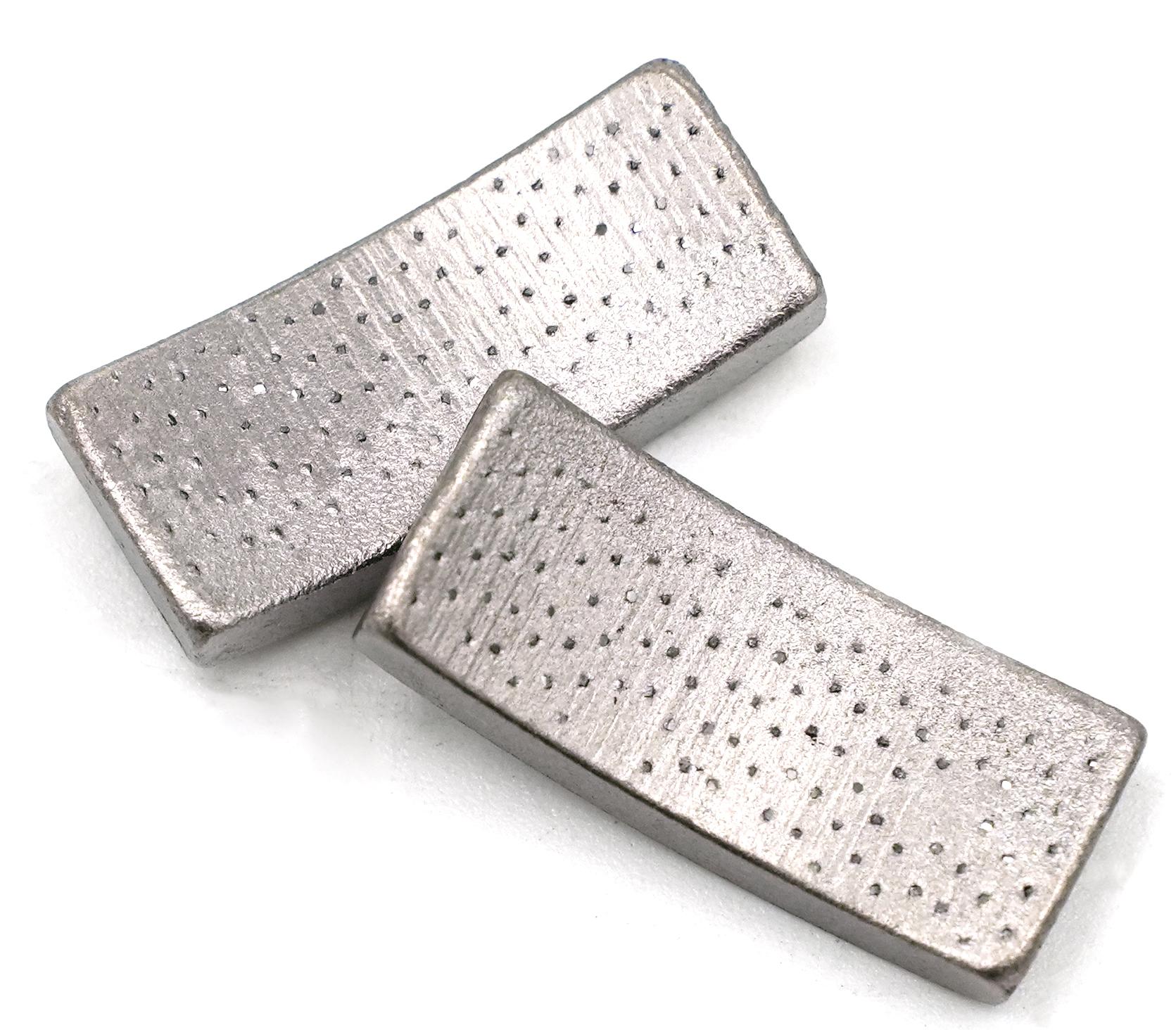

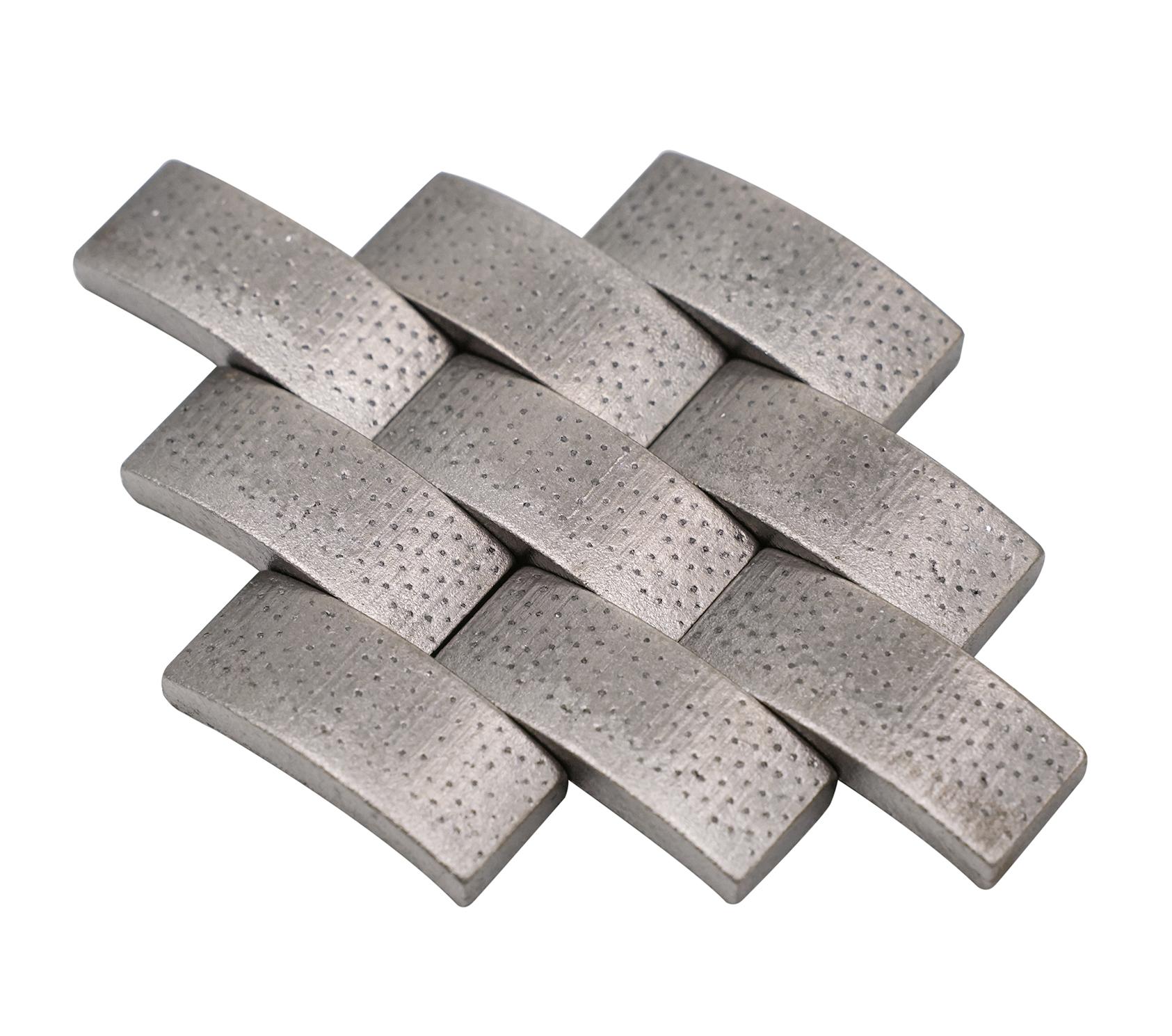

Диапазон диаметра составляет 52–350 мм, длина сегмента — 24 мм. Ширина постепенно меняется от 3.5 до 5 мм. Для обычной формы указана высота 8+2 мм, для крышевидной — 10+2 мм. Примечание объясняет, что 10+2 означает общую высоту 12 мм, включая сварочный слой 2 мм. Материал, сверлильная машина и способ охлаждения определяются до выбора формы.

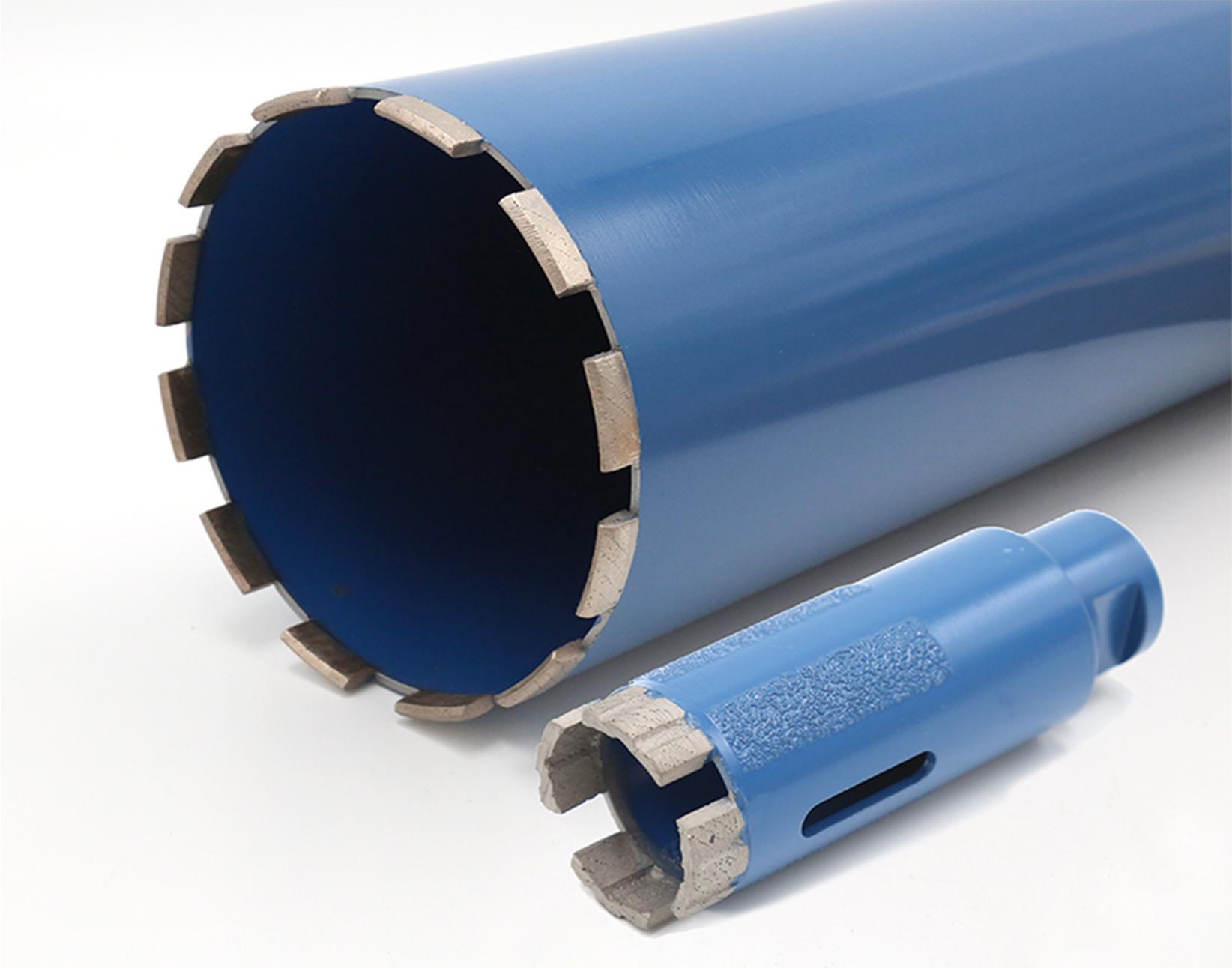

Корпус и соединение

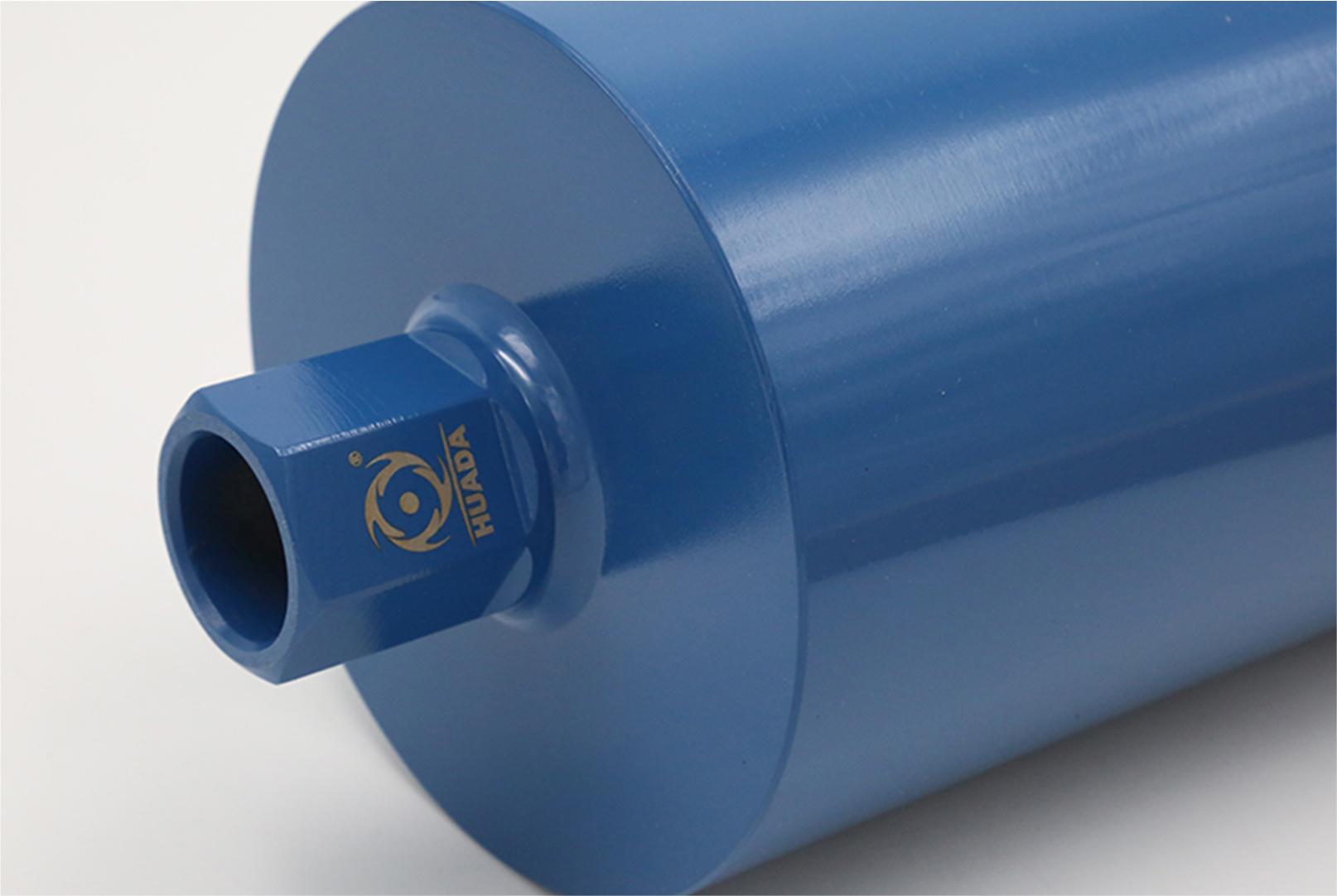

Сохраненная таблица использует резьбу 1-1/4 дюйма UNC, эффективную длину 400 мм и общую 470 мм. Толщина корпуса равна 2 или 2.5 мм, количество сегментов увеличивается от 5 на диаметре 52 мм до 21 на 350 мм. Дуга, толщина и кривизна могут изготавливаться по заказу, поэтому нестандартная коронка должна иметь утвержденный чертеж.

Прочность сварки, термостойкость и легкое удаление керна являются заявлениями страницы без сравнительного протокола.

Карта сверления

• материал, арматура и отверстие;
• станок, шпиндель и соединение;
• диаметр, длина и форма сегмента;
• охлаждение и извлечение керна;
• время, качество и износ.

Бетон, асфальт и камень следует проверять раздельно. Сохраните чертеж и маркировку с первым принятым отверстием. Измеряйте фактический диаметр, прямолинейность и состояние керна после нескольких отверстий, поскольку первый проход не показывает стабильность корпуса и сегментов.
