Эта двухдисковая карьерная машина представлена как серия HD. Ее описание сосредоточено на ременной передаче, защищенных направляющих стойках, двойной цепной передаче и электрической системе для пыли, влажности и пониженного напряжения.
Механическая конструкция серии HD
Ременная передача предназначена для снижения повреждений двигателя и зубчатого привода. Четыре направляющие опоры закрыты, хромированы и отшлифованы для стабильного перемещения рамы. Два привода используют двойную цепную передачу, а полный привод описан как закрытая модульная система с доступом для обслуживания. Эти особенности нужно сверять с чертежом и ведомостью фактической комплектации.
Диапазоны ширины и глубины
| Записанная модель | Ширина пропила | Глубина | Колея |
|---|---|---|---|
| DBM1360-1900/GV | 1360–1900 мм | 1550 мм | 1140 мм |
| DBM1500-2100/GV | 1500–2100 мм | 1550 мм | 1290 мм |
| DBM1950-2450/GV | 1950–2450 мм | 1850 мм | 1670 мм |
| DBM2600-3100/GV | 2600–3100 мм | 1850 мм | 2200 мм |
В каждой строке указаны два двигателя по 75 кВт, общая мощность 158 кВт и расход воды 5 м³/ч. Диапазон дисков, габариты и масса меняются по модели.
Несоответствие названия и кодов
Страница называет машину серией HD, но коды таблицы заканчиваются на /GV. Это может быть общая рама или повторно использованная таблица; по странице это не определяется. До заказа Huada должна подтвердить точный код HD, диаметры дисков, привод и комплект рельсов.
- камень и требуемый блок;
- ширина, глубина и диаметр дисков;
- фундамент и выверка колеи;
- питание, вода и защита;
- приемочный рез и контроль плоскости.

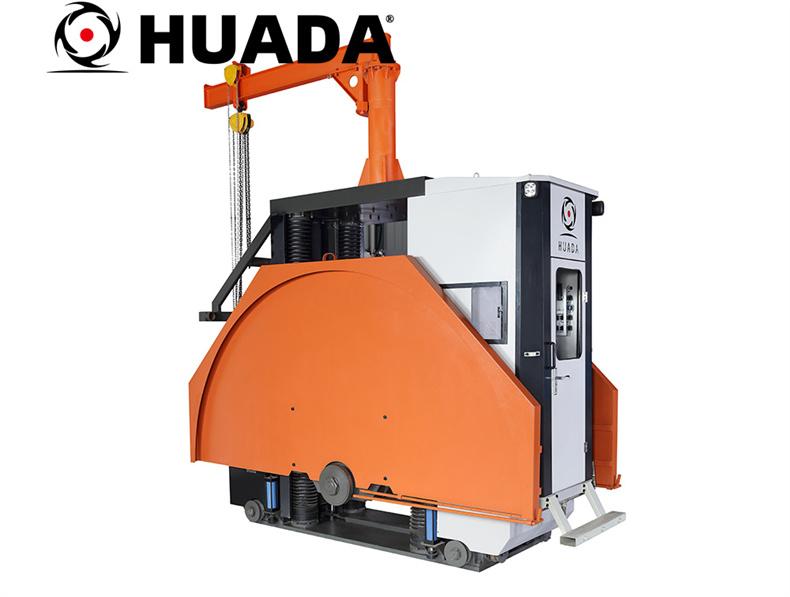

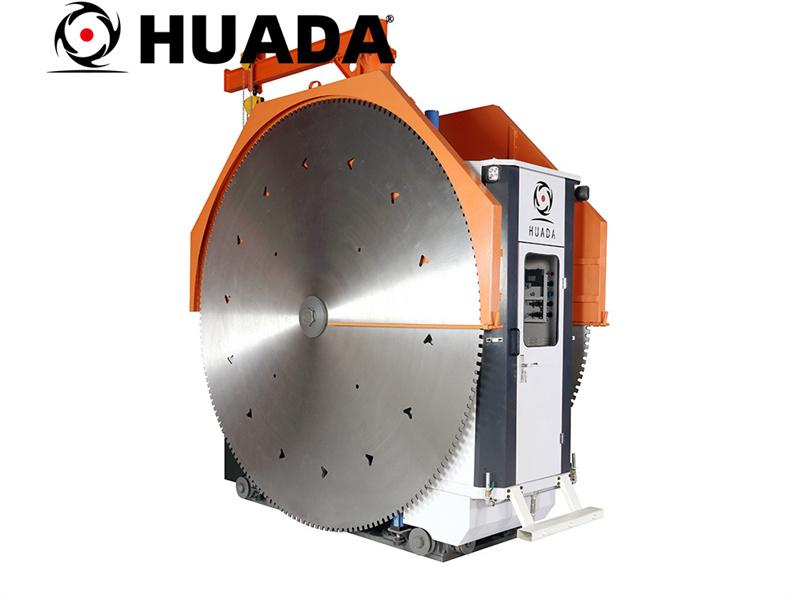

Исходные изображения продукта
