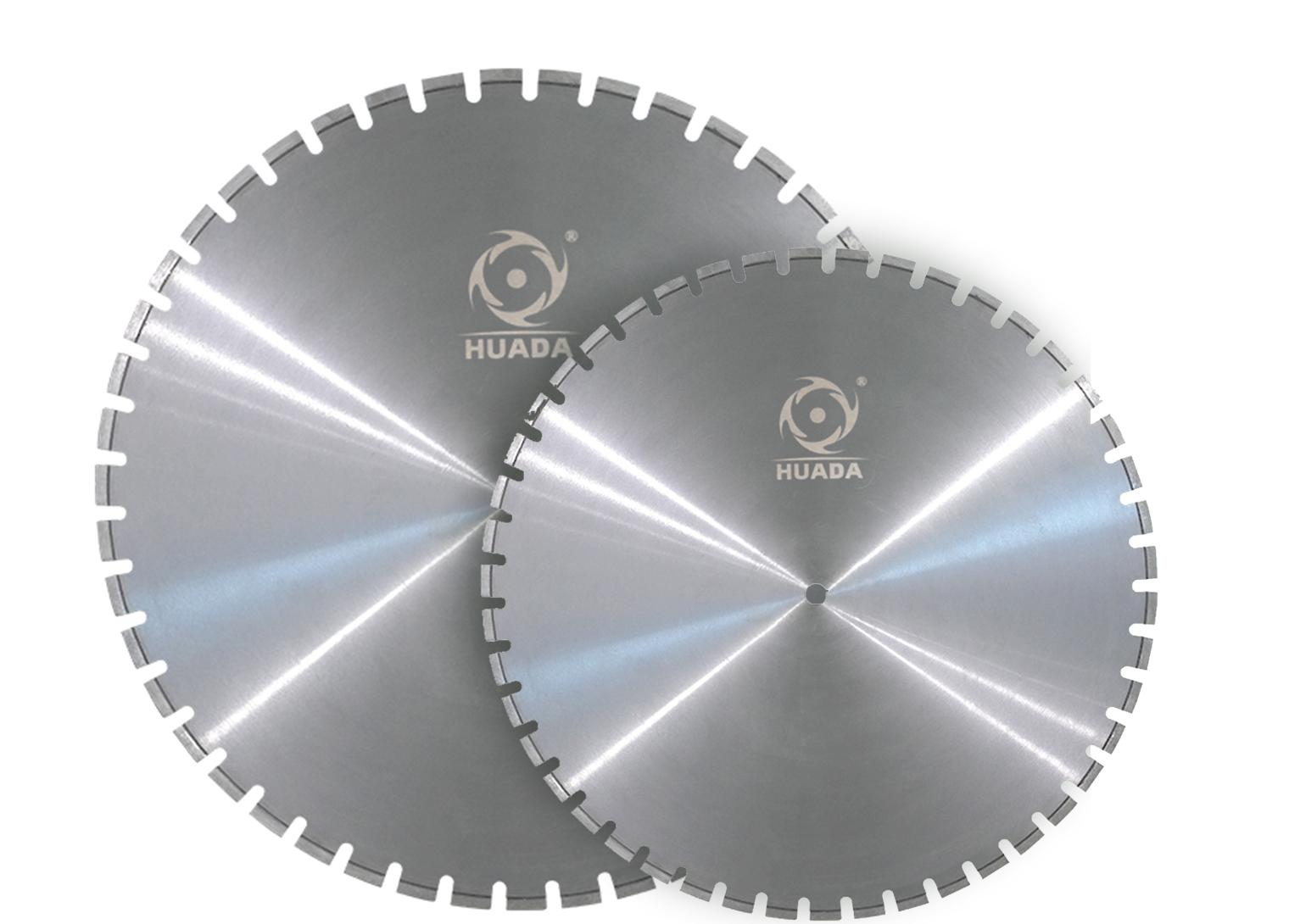

Лазерно-сварной стенорезный диск H.E.D заявлен для бетона, кладки, кирпича и камня. Его таблица охватывает крупные диаметры и допускает изготовление центральных, позиционирующих и винтовых отверстий по чертежу.
Стенорезная установка и крепление

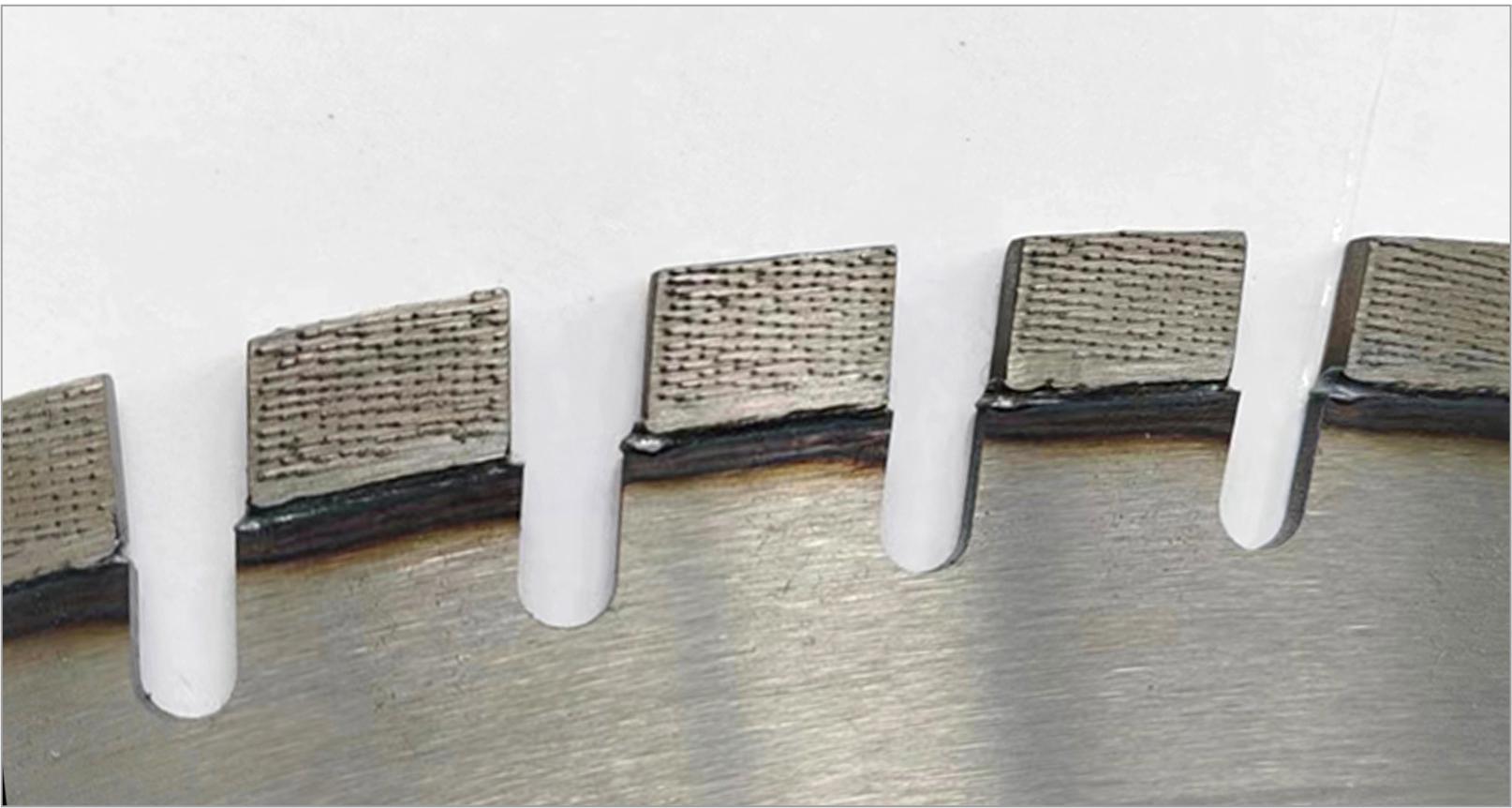

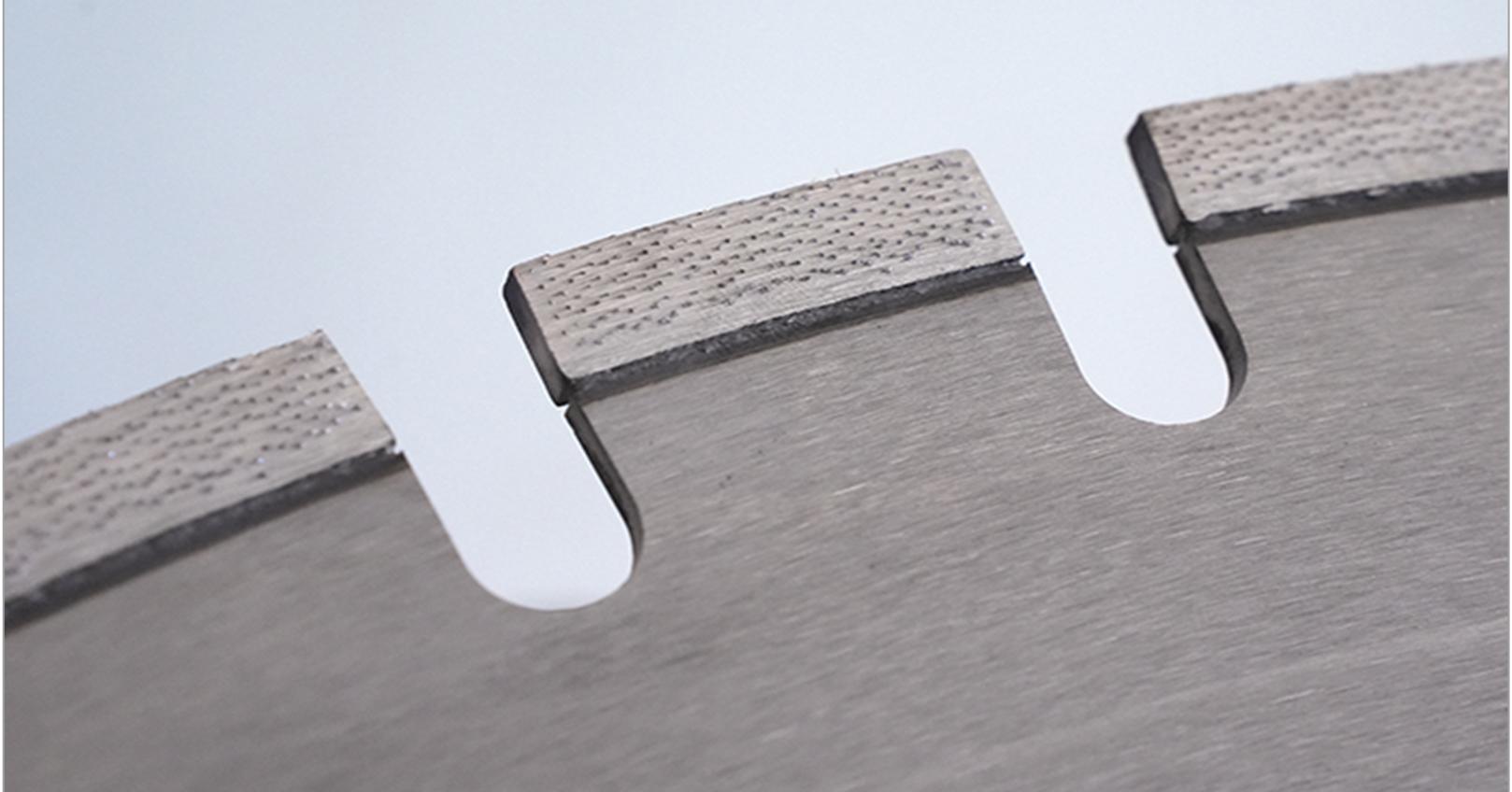

На странице описаны сварные сегменты, вентиляционные прорези, сегментированный обод и снижение вибрации. Эти признаки нужно сверять с поставляемым диском. Перед заказом сообщите материал стены, толщину, арматуру, модель привода, фланец, охлаждение и требуемое направление. Универсальность по материалам является заявлением; результат на кирпиче не подтверждает железобетон.
Четыре диаметра
| Диаметр | Сегмент | Толщина | Количество |
|---|---|---|---|
| 800 мм | 20 × 4.8 × 13.5 мм | 3.6 мм | 60 |
| 900 мм | 20 × 4.8 × 13.5 мм | 3.6 мм | 66 |
| 1000 мм | 20 × 4.8 × 13.5 мм | 3.6 мм | 70 |
| 1200 мм | 20 × 4.8 × 13.5 мм | 3.6 мм | 88 |
Посадочные значения записаны как 25.4, 30.5, 50, 60 и 80 мм. Согласованный чертеж должен сопровождать индивидуальные отверстия.
Проверка стенового реза
- материал, толщина и арматура;
- машина, фланец и свободное место;
- диаметр и чертеж отверстий;
- вода и удаление шлама;
- траектория, кромка и сегменты.
До монтажа сопоставьте чертеж отверстий с фланцем и приводом, затем проверьте свободный ход диска возле стены до начала реза. Несовпадение крепления нельзя исправлять изменением подтвержденной схемы сегментов на площадке.
Сохраните идентификацию диска с представительним резом. Это отделит влияние стены и установки от фактической конструкции инструмента.
